تکنولوژی هر روز ابزارهای دقیق‌تر، کاربردی‌تر و البته گران‌تری را در اختیار انسان قرار می‌دهد. میکروتم به‌عنوان یک ابزار تکنولوژیک همین مسیر را طی کرده است. از ابتدائی‌ترین شکل‌ها تا پیچیده‌ترین و خودکارترین مدل‌ها هر روز در بازارهای تجاری در دسترس هستند. اما یکی از اصلی‌ترین اصول در انتخاب و تصمیم‌گیری بحث هزینه و فایده است. این اصل به ما می‌گوید هنگام تجهیزکردن یک مجموعه باید اهداف و مسئولیت‌های تعریف شده تعیین‌کننده میزان هزینه برای تجهیز مجموعه است. در این مقاله سایت پاتولوژی شاپ سعی می‌کنیم شما را با یک ابزار کارآمد و درعین‌حال کمتر پیچیده و البته کم‌هزینه‌تر یعنی میکروتم دستی آشنا کنیم. با ما همراه باشید.
- دارای دو حالت برش نمونه به صورت اتوماتیک و یا دستی
- دارای دو مد برش (Cutting) و پیرایش (Trimming)
- دارای سیستم Retraction برای دریافت برش های سریالی و پشت سر
- تنظیم دیجیتال ضخامت برش از 0/5 الی 100 میکرون به صورت دیجیتال
- تنظیم دیجیتال ضخامت پیرایش (Trimming) از 1 الی 600 میکرون به صورت دیجیتال
- دارای صفحه نمایش LCD برای نمایش ضخامت برش/ ضخامت پیرایش/ تعدادبرش ها
- دارای کنترل پنل برای تنظیم دیجیتال ضخامت برش و ضخامت پیرایش
- دارای کنترلر برای تنظیم سرعت برش در حالت برش اتوماتیک
- عقب و جلو راندن محور نگهدارنده نمونه به صورت موتورایز
- دارای پایه و هولدر ویژه تیغ چند بار مصرف با قابلیت تنظیم زاویه برش
- دارای کلمپ نمونه برای بافت بلوکه شده در کاست پلاستیکی (و یا کلمپ ساده برای بلوکه بافت تماماً پارافینی بدون کاست پلاستیکی)
- مجهز به هولدر نمونه با قابلیت تنظیم زاویه در راستای محورهایX ،Y
- دارای سینـی مخصـوص برای جمع آوری ضایعات برش (قابل شستشو)
- مجهز به قفل ایمنی دسته گردان میکروتوم برای حفاظت و ایمنی کاربر
- مجهز به محافظ ویـژه بر روی هولـدر تیـغ برای حفاظت و ایمنی کاربر
- وزن خالــص: 35 کیلوگــرم
- ابعاد: 31 × 36 × 58 سانتیمتر
میکروتم چیست؟
میکروتوم دستی یک ابزار آزمایشگاهی است که برای تهیه برش‌های بسیار نازک از نمونه‌های بیولوژیکی، به ویژه بافت‌های جاسازی شده در پارافین، استفاده می‌شود. این برش‌ها معمولاً برای بررسی زیر میکروسکوپ آماده می‌شوند.
اگر با سیر مقالات در سایت پاتولوژی شاپ آشنا باشید با مکروتوم به عنوان ابزار برش اسلایس های بافت یا مقاطع بافت برای مطالعات میکروسکوپی آشنا هستید. ما قبلا در مقالاتی مثل آموزش-برش-با-میکروتم، زاویه تیغ مناسب در میکروتم، و سایر مقالات مرتبط میکروتم را معرفی کردیم. در بازارهای تجاری انواع مختلف میکروتم با کاربری های متفاوت در دسترس هستند. برخی از انواع میکروتم که با اهئاف خاصی طراحی شده اند عبارتند از نمونه های زیر:
- میکروتم تمام‌اتوماتیک
- میکروتم چرخشی تمام‌اتوماتیک
- میکروتم چرخشی دستی
- کرایو میکروتم
- اولترا میکروتم
- میکروتم لرزشی
- میکروتم اره‌ای
- میکروتم لیزری
در این مقاله صرفاً به ویژگی‌های میکروتم دستی خواهیم پرداخت. میکروتم دستی یک دستگاه مکانیکی است که بدون استفاده از منبع تغذیه الکتریکی و صرفاً به‌صورت مکانیکی کار می‌کند. چرخ‌دنده‌های متعدد بکار گرفته شده در طراحی و ساخت این دستگاه به کاربر امکان می‌دهد میزان حرکت تیغه برش را به‌ازای هر دور چرخاندن هندل، تیغه به میزانی حرکت کند که یک برش میکرونی از بافت تهیه شود. این چرخ‌دنده‌ها از آلیاژهای فلزی با مقاومت بسیار بالا در برابر سائیدگی ساخته شده‌اند تا دقت حرکت تیغه در ابعاد میکرونی دچار تغییر نشود.
سادگی کاربرد میکروتم دستی نباید موجب شود که فکر کنیم دستگاه خیلی ابتدائی است. این دستگاه از تعداد بسیاری چرخ‌دنده به‌دقت طراحی شده تشکیل شده است. ساخت این نوع میکروتم از ظرافت و دقت بسیار بالایی برخوردار است. مزیت عدم وابستگی به نیروی الکتریسیته و البته قیمت پایین‌تر آن سبب شده است که به پرکاربردترین نوع میکروتم در جهان تبدیل شود.

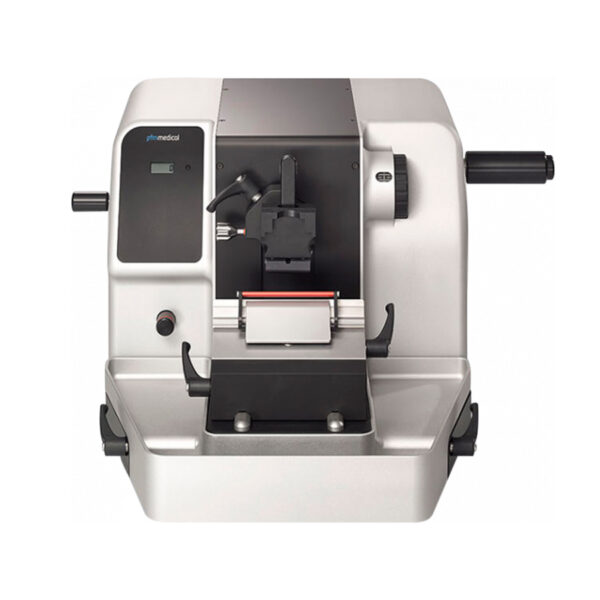

میکروتم چرخشی (روتاری) دستی
میکروتم چرخشی دستی برای برش مقاطع پارافینی طراحی شده است. این نوع میکروتم دارای ویژگی‌های زیر است.
- تطبیق‌پذیری: هم برای هیستوپاتولوژی معمولی و هم برای کاربردهای تحقیقاتی مناسب است.
- دقت در برش: برش‌هایی بادقت بالا ارائه می‌دهد.
- حرکت عمودی طولانی: دارای حرکت عمودی 70 میلی متری برای برش دادن کاست‌های فوق العاده بزرگ.
- برش مکانیکی: در برخی مدل‌ها عملکرد پیرایش ۲حالته، تنظیمات دستی را تقریباً حذف می‌کند.
- انقباض قابل‌انتخاب: این مدل‌ها دارای گزینه انقباض روشن/خاموش هستند.
- سینی‌های جادار: این دستگاه‌ها دارای یک سینی برای اسلایس‌های غیرقابل‌استفاده و یک سینی ذخیره‌سازی یکپارچه هستند.
- گیره قابل‌تعویض: برای سازگار با تمام بلوک‌های استاندارد به گیره حلقه اختیاری مجهز هستند.
- گزینه‌های تیغه: هم از تیغه برش فولادی (اختیاری) و هم از تیغه‌های یکبار مصرف پشتیبانی می‌کند.
ویژگی‌های میکروتوم دستی
برخی از ویژگی‌هایی که هنگام خرید میکروتم دستی باید در نظر گرفت:
انعطاف‌پذیری
دستگاه باید به نگهدارنده تیغه یکبار مصرف یا نگهدارنده تیغه استاندارد و گیره‌های متعدد برای هر نوع نمونه مجهز باشد. این تجهیزات امکان می‌دهد تا دستگاه از انعطاف‌پذیری کامل برخوردار گردد. علاوه بر این، اهرم‌های گیره و (رهاکننده) اجکتور تیغه باید از چپ به راست قابل‌تنظیم باشند.
جهت‌گیری دقیق
یکی از مهم‌ترین ویژگی‌های یک دستگاه میکروتم دقت در جهت‌گیری بلوک نمونه و تیغه برش است. جهت‌گیری نمونه در محور x و y و همچنین مقیاس قرارگیری نگهدارنده تیغه روی صفحه پایه باید به‌گونه‌ای باشد که امکان تراز سریع را فراهم کند.
سهولت دید
در نمونه‌هایی که به یک نمایشگر مجهز هستند، تمام تنظیمات را می‌توان به‌راحتی از طریق صفحه‌نمایش LCD که در سطح چشم کاربر و در جلوی میکروتم قرار دارد، مشاهده و نظارت کرد.
سینی زباله اسلایس
معمولاً تعداد معتنابهی از برش‌ها یا اسلایس‌ها مناسب تهیه لام قابل‌مطالعه زیر میکروسکوپ نیستند؛ لذا میکروتم دستی باید به یک سینی ضایعات بزرگ کاملاً با بدنه میکروتم منطبق شود و ضایعات را در حین برش‌دادن جمع کند، مجهز باشد. دفع زباله‌های برش آسان و سریع است.
ایمنی
برای تأمین ایمنی کاربر باید بتوان میکروتم دستی را در هر موقعیتی قفل کرد. نگهدارنده تیغه باید از سیستم محافظت از انگشتان برای افزایش ایمنی برخوردار باشد. در برخی نمونه‌ها ترمز دوم میکروتم دستی به‌صورت اختیاری در دسترس کاربر قرار داده می‌شود.
دستگاه میکروتم دستی باید به‌گونه‌ای طراحی شده باشد که خطر آسیب‌های تصادفی ناشی از قرارگرفتن در معرض تیغه را کاهش دهد. مثلاً نشانگر قفل ترمز که نشان می‌دهد که چاک قفل است و در هنگام تعامل کاربر با میکروتم حرکت نمی‌کند و آرامش خاطر را برای کاربران فراهم می‌کند، باید سالم و قابل روئیت باشد. محافظ قرمز تیغه را باید بتوان در موقعیت بالا قرار داد تا از کاربر در برابر قرارگرفتن تصادفی در معرض لبه تیغه هنگام برش محافظت کند.
پایه استاندارد نگهدارنده تیغه باید به میزانی دارای جابه‌جایی جانبی باشد که به اپراتورها اجازه دهد تا از تمام طول تیغه میکروتم بدون رهاکردن مکانیسم بستن تیغه یا دست‌کاری مستقیم تیغه استفاده کنند.
ارگونومی
در همه میکروتم‌ها رعایت اصول ارگونومی به اندازه کیفیت اسلایس مهم است؛ زیرا عدم رعایت اصول ارگونومی مخصوصاً در بازه‌های زمانی کار طولانی موجب خستگی کاربر می‌شود که با کاهش دقت در تهیه اسلایس‌ها و کاهش ایمنی کاربر همراه است.
تغذیه نمونه با دقت بالا
دستگاه میکروتم دستی باید به‌گونه‌ای تجهیز شده باشد که بتواند لغزش بلوک بر روی نگهدارنده را بادقت کامل کنترل نماید. حرکات عمودی تیغه باید با هندل دستی ارگونومیک کنترل شود. هندل باید به کاربر این امکان را بدهد تا ضخامت اسلایس‌های در حال برش را به دقت تنظیم و اسلایس‌هایی با کیفیت بالا و یکنواخت برای تجزیه‌وتحلیل تولید کند.
حرکت نرم و آرام قطعات متحرک
میکروتم دستی باید به‌آرامی کار کند و حرکات پیوسته و بدون پرش باشند. هرچه دقت در طراحی و حرکت چرخ‌دنده‌ها بالاتر باشد، قطعات با نرمی بیشتری به‌سوی یکدیگر می‌لغزند.
ثبات دستگاه
صفحه پایه میکروتم باید تاحدامکان ثابت و بدون لرزش باشد. وقتی ابعاد برش میکرونی است، هر لرزش مجموعه ممکن است به خطای بزرگی در ضخامت برش و یک‌دستی آن منجر گردد.
خرید میکروتوم دستی
کلیه قیمت های درج شده در سایت پاتالوژی شاپ به روز هستند و میتوانید از طریق سایت اقدام به خرید میکروتوم دستی کنید؛ در صورتی که نیاز به مشاوره و کسب اطلاعات بیشتر هستید با کارشناسان ما با شماره 02166120220 تماس حاصل فرمایید.
سخن پایانی
در این مقاله به معرفی مختصری از چگونگی عملکرد و ویژگی‌های دستگاه میکروتم دستی پرداختیم. باید اذعان کنیم که وجود انواع نمونه‌های تجاری این دستگاه بسیار ساده و کاربردی، انتخاب را برای مشتری غیر خبره بسیار سخت می‌کند.
مثلاً نوع آلیاژ مصرف شده، اعتبار سازنده در تکنولوژی ماشین‌کاری چرخ‌دنده‌ها و قطعات، تفاوت در قیمت نهایی و البته خدمات پشتیبانی و آموزشی موردنیاز هنگام خرید باید لحاظ گردند.
پیشنهاد می‌کنیم اگر در پروسه تجهیز آزمایشگاه پاتولوژی تشخیصی یا کارگاه مطالعات تخصصی خود، مجبور به تهیه دستگاه میکروتم دستی شدید، با همکاران متخصص و مجرب ما در پاتولوژی شاپ تماس بگیرید.
